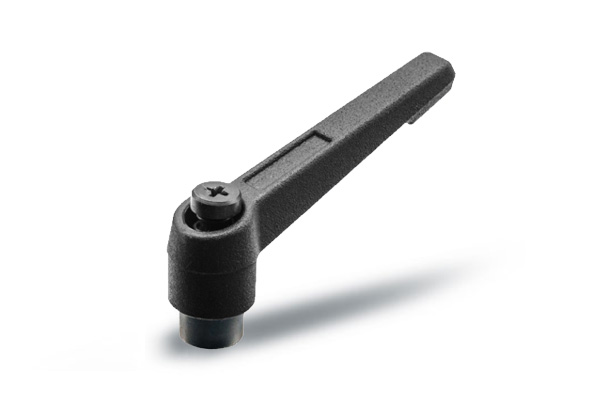

恩施可調位緊定手柄
【產品型號】HY8310.12-2
【產品材質】(手柄體)鋅合金、(螺桿)鋼/不銹鋼
【表面處理】(手柄體)黑色/紅色/橘色/銀色， (螺桿)鍍鋅/發黑處理/原色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 主要尺寸 | 安裝孔 | 螺桿 | |||
| R | H | D | d | h | I |
| 50 | 34 | 9.8 | M5 | 8 | 16、20、25、32、40 |
| 50 | 34 | 9.8 | M6 | 8 | 16、20、25、32、40 |
| 63 | 45 | 13.3 | M8 | 10 | 20、25、32、40、50 |
| 80 | 58 | 15.7 | M10 | 12 | 20、25、32、40、50、60 |
| 95 | 66 | 18.6 | M12 | 15 | 25、32、40、50、63 |
| 114 | 78 | 22.6 | M16 | 18 | 40、50、63 |
技術信息
| 型號 | 材料 | 表面處理 | |||
| Type A | Type B | 手柄體 | 螺桿 | 手柄體 | 螺桿 |
| HY8310.12-2\A | HY8310.12-2\B | 鋅合金 | 鋼 | 黑色/紅色/橘色/銀色 | 鍍鋅/發黑處理 |
| HY8310.12-2S\A | HY8310.12-2S\B | 鋅合金 | 不銹鋼SUS304 | 黑色/紅色/橘色/銀色 | 原色 |
訂貨示例 :A型 : 型號 \dxR 如 :HY8310.12-2\AM8x63 B型 : 型號 \dxRxl 如 :HY8310.12-2\BM8x63x25
不銹鋼 : A型 : 型號 \dxR 如 :HY8310.12-2S\AM8x63 B型 : 型號 \dxRxl 如 :HY8310.12-2S\BM8x63x25
抱歉，該型號暫無3D模型！
