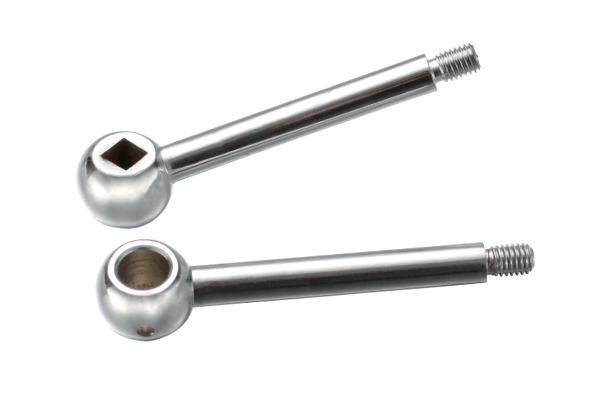

球頭手柄
【產品型號】HY8310.8
【執行標準】JB/T 7270.8-2014
【產品材質】鋼
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | ||||||||
| 圓孔 | 螺紋 | 方孔 | L | H | d | d? | d? | d? | S | SD |
| HY8310.8\8x50 | HY8310.8\M8x50 | HY8310.8\5.5x5.5x50 | 50 | 11 | 8 | M8 | 3 | M5 | 5.5 | 16 |
| HY8310.8\10x63 | HY8310.8\M10x63 | HY8310.8\7x7x63 | 63 | 14 | 10 | M10 | 3 | M6 | 7 | 20 |
| HY8310.8\12x80 | HY8310.8\M12x80 | HY8310.8\8x8x80 | 80 | 18 | 12 | M12 | 4 | M8 | 8 | 25 |
| HY8310.8\16x100 | HY8310.8\M16x100 | HY8310.8\10x10x100 | 100 | 22 | 16 | M16 | 5 | M10 | 10 | 32 |
| HY8310.8\20x125 | HY8310.8\M20x125 | HY8310.8\13x13x125 | 125 | 28 | 20 | M20 | 6 | M12 | 13 | 40 |
| HY8310.8\25x160 | HY8310.8\M24x160 | HY8310.8\18x18x160 | 160 | 36 | 25 | M24 | 8 | M16 | 18 | 50 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄 | 鋼 | 噴砂或鍍亮鉻 |
抱歉，該型號暫無3D模型！
相關產品

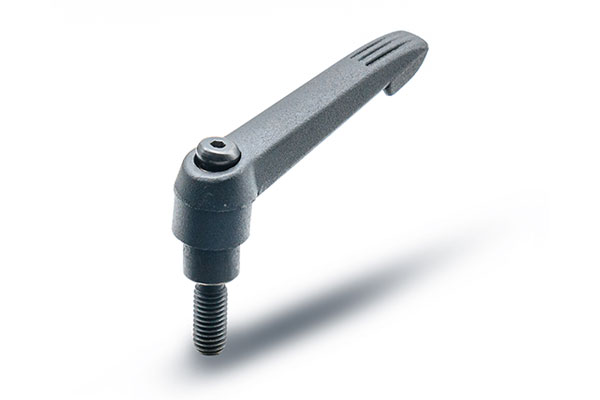

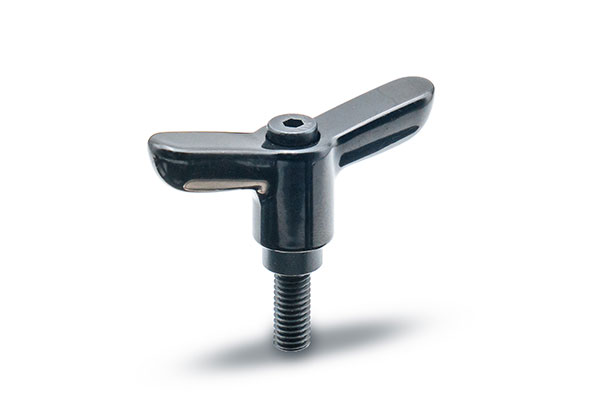

型號:HY8310.12-1 材質:(手柄體)鋅合金、(螺桿)鋼/不銹鋼

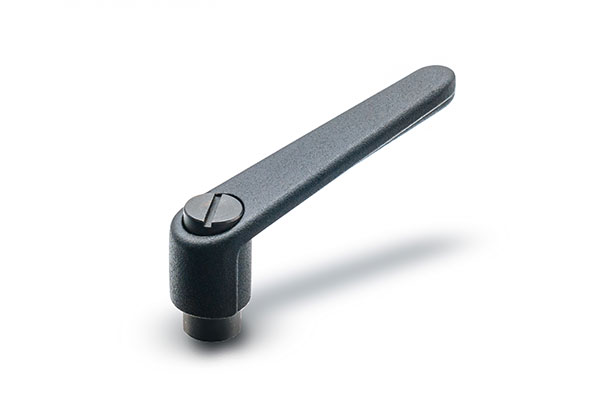

型號:HY8310.12-12 材質:(手柄體)鋅合金、(螺桿)鋼/不銹鋼

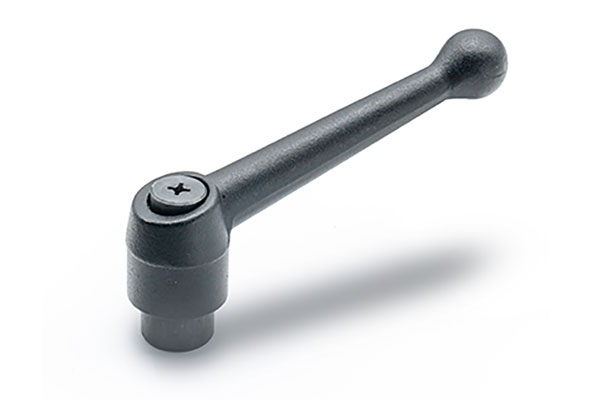

型號:HY8310.12-4 材質:(手柄體)鋅合金、(螺桿)鋼/不銹鋼

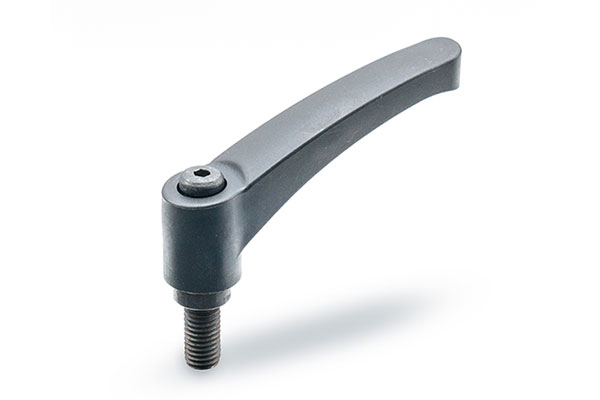

型號:HY8310.12-3 材質:(手柄體)鋅合金、(螺桿)鋼/不銹鋼
型號:HY8310.15 材質:鋼

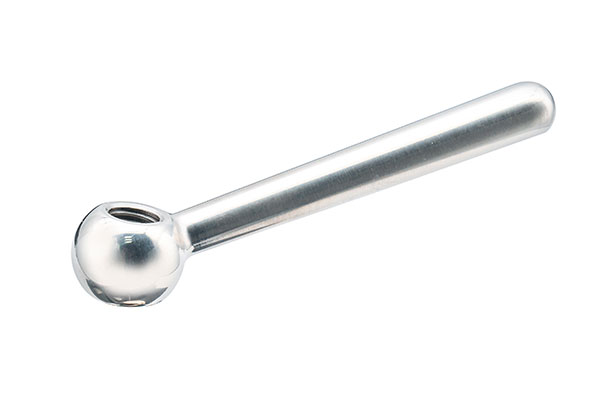

型號:HY8310.7-1 材質:不銹鋼

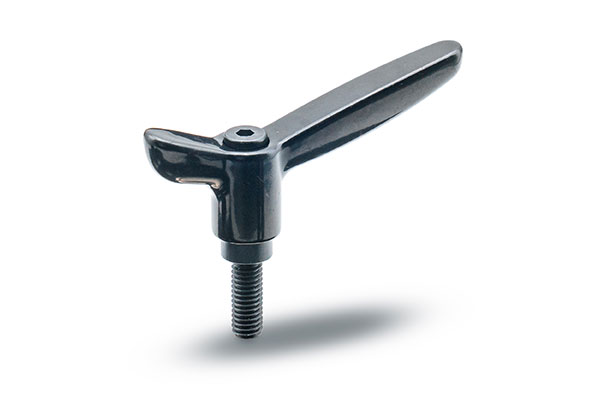

型號:HY8310.12-13 材質:(手柄體)塑料、(螺桿)鋼/不銹鋼
