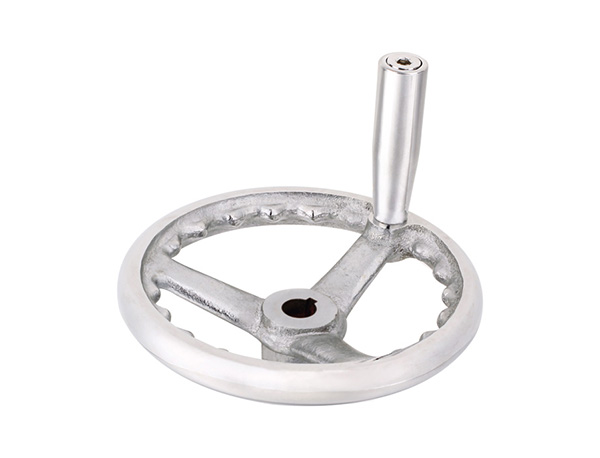

【產品名稱】 波紋圓輪緣手輪
【產品型號】 HY8313.28 【執行標準】 【產品材質】 鑄鐵 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

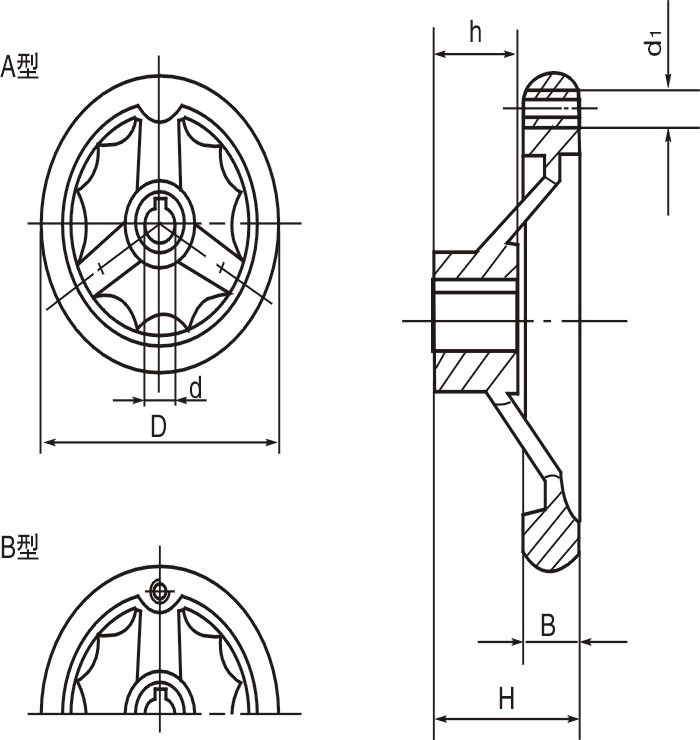

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.28\A10x117 | HY8313.28\B10x117 | 117 | 43 | 16 | 10 | 21.5 | M8 |
| HY8313.28\A12x146 | HY8313.28\B12x146 | 146 | 50 | 19 | 12 | 25 | M8 |
| HY8313.28\A16x192 | HY8313.28\B16x192 | 192 | 60 | 19.5 | 16 | 25 | M10 |
| HY8313.28\A16x160 | HY8313.28\B16x160 | 160 | 50 | 18 | 16 | 20 | M10 |
| HY8313.28\A18x200 | HY8313.28\B18x200 | 200 | 46 | 20 | 18 | 25 | M10 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄螺紋孔。鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
